根據非金屬補償器使用要求，考慮到煙氣脫硫工程的煙道環境惡劣，介質中含有各種酸性物質，如SO2、SO3、HCl及HF等，對非金屬的腐蝕性極強，同時有一定的飛灰及沖刷，加上對溫度、壓力及產品尺寸的考慮，在選材及結構設計方面做了如下方案。

根據膨脹節使用位置、介質成分（腐蝕及沖刷情況）、使用溫度及壓力、安裝要求（安裝長度、連接方式及尺寸限制等）諸多因素對非金屬膨脹節進行整體設計。

選擇結構后，根據補償量的要求，設計內部結構（各部件的相對位置、組裝方式等）；如需要防腐，確立膨脹節防腐方案，對膨脹節各部分進行設計，即非金屬補償器的選材及尺寸，金屬構件的材質及尺寸，不同溫度等級下，防塵隔熱層的結構確立、材質選擇等設計工作。

在結構設計上，考慮到耐磨性能，補償器采用雙直邊導流筒，防止在補償器部位內經發生變化，導致氣體對導流筒的沖刷。

非金屬補償器產品特點：非金屬膨脹節又稱為非金屬補償器，其特點是：可多維補償且補償量大；無反推力可簡化設計；具有較強的隔絕震動、吸聲降噪能力；耐高溫、耐腐蝕、密封性能優越；結構合理重量輕，易安裝維修等。

質保體系：我公司產品設計、生產全過程按ISO9001質量管理體系及企標標準，嚴格控制產品質量。

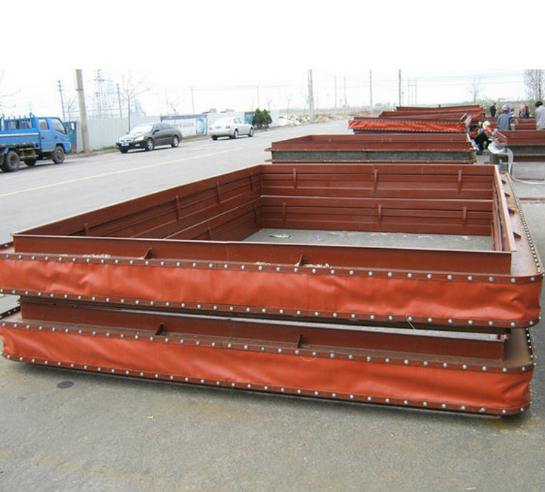

產品組成：非金屬膨脹節通常包括非金屬伸縮節（膠布）、金屬結構件（導流筒、壓板等金屬件）、防塵層、隔熱層三大部分（參見產品樣本），作為非標件根據其具體使用要求設計制造。

補償能力：非金屬膨脹節補償能力主要由其結構決定，膨脹節結構中各部件相關間距我們根據補償量要求具體設計，使膨脹節在所有工作狀態下，各部件均不產生相互約束，同時我們保證作為非金屬伸縮節的膠布具備足夠的尺寸滿足伸縮、偏移的需要。我公司產品補償量設計范圍是：軸向-180—+200mm，徑向±80mm。

非金屬伸縮節：它是非金屬膨脹節的重要撓性元件，膨脹節的補償、隔絕振動及密封等作用主要由它提供，其質量好壞直接影響膨脹節壽命。非金屬伸縮節根據使用要求，選用合適的基材、恰當的骨架材料，設計先進的膠料配方、合理的膠布結構，以科學的工藝生產制造。膠布具有足夠的物理機械性能（強度、變形及氣密性）以滿足壓力及運動的需要，同時具備優異的耐介質腐蝕、耐高溫、耐老化、耐候等性能以滿足介質、溫度及壽命的要求。

導流筒：金屬結構中的導流筒材質、厚度及層數我們根據其作用和使用的工況，做合理設計，導流筒的合理設置可以較好的保護膨脹節內部構成免受介質的侵害；同時導流筒在結構中采取恰當的位置，保證膨脹節有足夠的補償量。

隔熱層：高溫非金屬補償器的隔熱層對補償器性能有較大影響，該部分主要組成及結構根據介質的溫度、成分等參數進行設計，通常其有防塵，隔熱作用，需要防腐時加設防腐層，該層的存在進一步保護了非金屬伸縮節，我公司產品使用時，外表溫度一般控制在50℃以下，減少了對環境溫度的影響，并有利于外層非金屬伸縮的長期使用。

連接方式：產品與其他設備連接可采用兩種方式：焊接或法蘭連接，法蘭連接時提供反法蘭及連接螺栓等配件。

壽命：可保證產品正常使用條件下，壽命不低于六年。

其它：非金屬補償器最高使用溫度達1600℃（唐鋼鍋爐系統），可滿足變徑及圓方轉換等其它要求。
