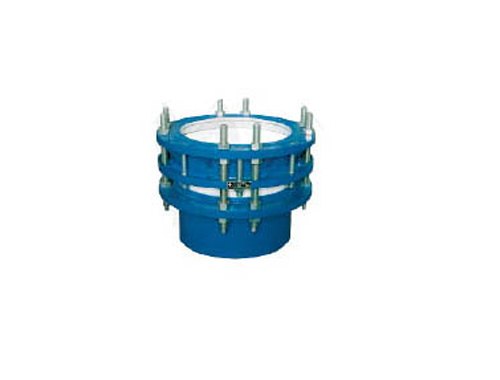

CF型單法蘭松套傳力補償接頭

產品說明：

CF型單法蘭松套傳力補償接頭產品適用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高于250度的蒸汽和顆粒粉狀等介質。

1、CF型單法蘭松套傳力補償接頭采用GB/T12465-2007標準，以前的型號為DCT、VSSJAFG。
2、它是由法蘭松套補償接頭和短管法蘭、傳力螺桿等構件組成。它能傳遞被連接件的壓力推力（盲板力）和補償管路安裝誤差，不能吸收軸向位移。主要用于泵、閥門等附件的松套連接。
3、產品材質：Q235、QT400-15、QT450-10。

CF型單法蘭松套傳力補償接頭

主要參數：

公稱通徑 DN	管子外徑　Dw		外形尺寸		法蘭連接尺寸
	Dw	D	L	△L	0.6MPa				1.0MPa
	Dw	D	L	△L	D	D1	n-Th	b	D	D1	n-Th	b
65	76	76	400	40	160	130	4-M12	16	185	145	4-M12	20
80	89	89	400	40	190	150	4-M16	18	200	160	8-M16	22
100	114	114	400	40	210	170	4-M16	18	220	180	8-M16	24
125	140	140	400	40	240	200	8-M16	20	250	210	8-M16	26
150	168	168	400	40	265	225	8-M16	20	285	240	8-M20	26
200	219	219	400	40	320	280	8-M16	22	340	295	8-M20	28
250	273	273	400	40	375	335	12-M16	24	395	350	12-M20	28
300	325	325	420	50	440	395	12-M20	24	445	400	12-M20	28
350	377	377	420	50	490	445	12-M20	26	505	460	16-M20	30
400	426	426	420	50	540	495	16-M20	28	565	515	16-M24	32
450	480	480	420	50	595	550	16-M20	28	615	565	20-M24	32
500	530	530	420	50	645	600	20-M20	30	670	620	20-M24	34
600	630	630	440	50	755	705	20-M24	30	780	725	20-M27	36
700	720	720	440	50	860	810	24-M24	32	895	840	24-M27	40
800	820	826	600	60	975	920	24-M27	34	1015	950	24-M30	44
900	920	926	600	60	1075	1020	24-M27	36	1115	1050	28-M30	46
1000	1020	1026	600	60	1175	1120	28-M27	36	1230	1160	28-M33	50
1200	1220	1226	620	60	1405	1340	32-M30	40	1455	1380	32-M36	56
1400	1420	1428	620	60	1630	1560	36-M33	44	1675	1590	36-M39	62
1600	1620	1628	630	60	1830	1760	40-M33	48	1915	1820	40-M45	68
1800	1820	1828	630	60	2045	1970	40-M36	50	2115	2020	44-M45	70
2000	2020	2030	650	60	2265	2180	48-M39	54	2325	2230	48-M45	74
2200	2220	2230	650	60	2475	2390	52-M39	60	2550	2440	52-M52	80
2400	2420	2430	650	60	2685	2600	56-M39	62	2760	2650	56-M52	82
2600	2620	2630	750	80	2905	2810	60-M45	64	2960	2850	60-M52	88
2800	2820	2830	750	80	3115	3020	64-M45	68	3180	3070	64-M52	94
3000	3020	3030	750	80	3315	3220	68-M45	70	3405	3290	68-M56	100
3200	3220	3230	750	80	3525	3430	72-M45	76
