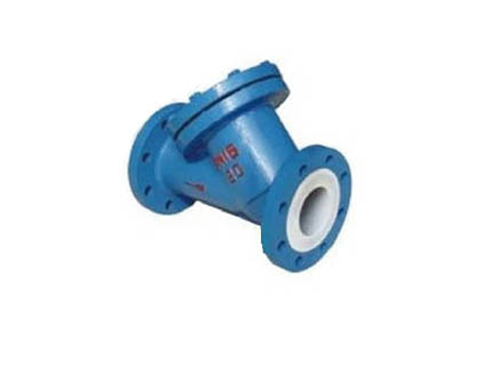

襯氟Y型過濾器

襯氟Y型過濾器是用來清除腐蝕性介質中的雜質，保護泵、閥門及其它設備的正常使用。一般通水網為20-60目/cm2，通氣網為40-100目/cm2通油網為100-480目/cm2?？筛鶕?jù)介質相應配置。由于過濾器內壁及濾網均采用耐腐蝕性極強的四氟制成，因此該產品被廣泛應用于各種腐蝕性管路中。

襯氟Y型過濾器主要零材料表

序號	零件名稱	灰鑄鐵	碳鋼
		Z	C
1	閥體、閥蓋	HT250/A 126	WCB/A216 WCB
2	過濾網	PTFE（F4）
3	螺栓 /螺母	35/45、A193 B7/A194
4	襯里層	FEP（F46）PCTFE（F3）

襯氟Y型過濾器主要連接尺寸及重量

公稱通徑 DN （mm）	NPS （in）	GL41F46-10/16/25型過濾器
		L	D	D1	D2	b	f	H1	H	Z-φd	重量
		PNl.0～2.5（MPa）
20	3/4	150	105	75	55	16	2	70	122	4-14	3.3
25	1	160	115	85	65	16	2	78	135	4-14	4.2
32	11/4	190	135	100	78	18	2	86	154	4-18	6.6
40	11/2	200	145	110	85	18	3	92	164	4-18	7.3
50	2	230	160	125	100	20	3	102	182	4-18	12
65	21/2	250	180	145	120	20	3	115	205	4-18	16
80	3	280	195	160	135	22	3	135	232	8-18	23
100	4	320	215	180	155	24	3	156	263	8-18	32
125	5	400	245	21O	185	26	3	248	370	8-18	39
150	6	500	280	240	210	28	3	285	425	8-23	52
200	8	600	335	295	265	30	3	362	530	8-23	89
