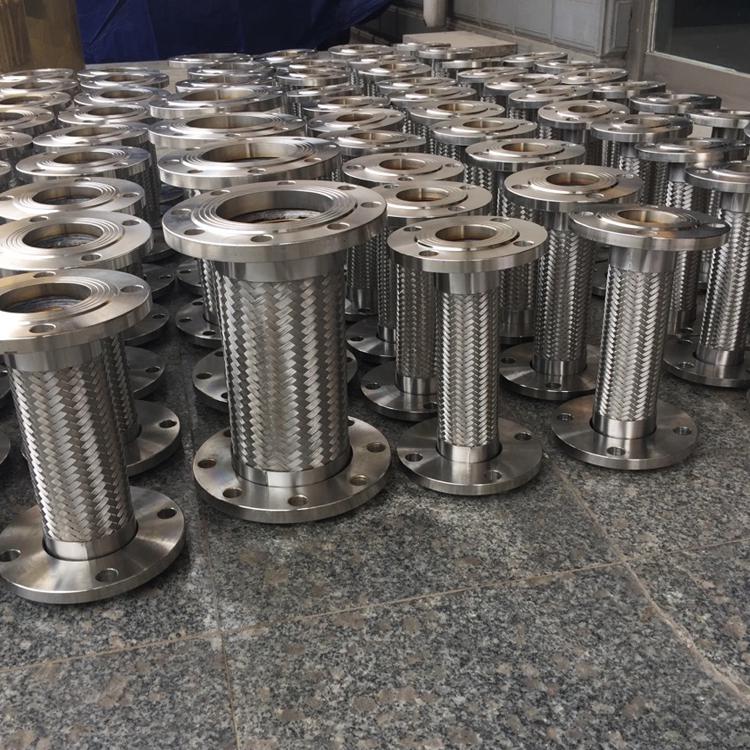

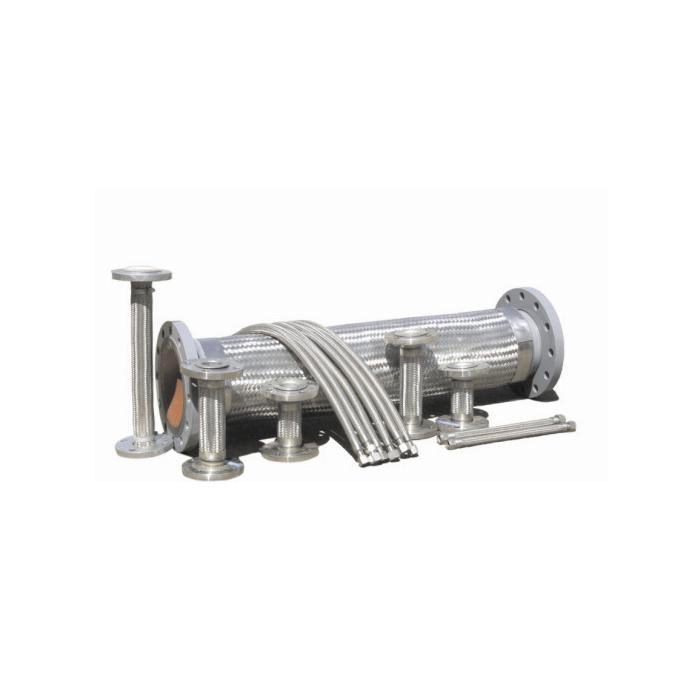

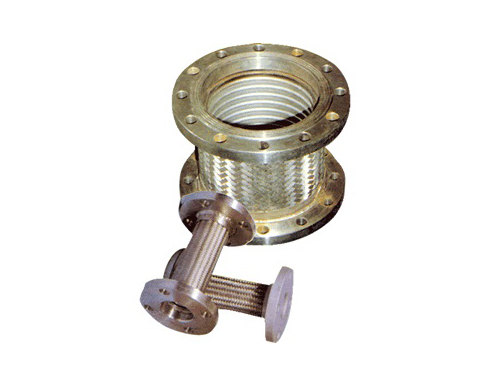

法蘭連接金屬軟管
法蘭連接金屬軟管金屬軟管是工程技術中重要的連接構件，由波紋柔性管、網套和接頭結合而成。
法蘭連接金屬軟管是現代工業中的重要部件。軟管主要用作電線、電纜、自動化儀表信號的電線電纜保護管和民用淋浴軟管，規格從3mm到150mm。小口徑軟管（內徑3mm-25mm）主要用于精密光學尺之傳感線路保護、工業傳感器線路保護
一、 產品用途、特點
通用性好,適用范圍廣,規格齊全,耐壓高.
二、 適用工況
公稱通徑：DN15 - DN600mm
產品長度：200mm - 5000mm
公稱壓力：0.6MPa、1.0MPa、1.6MPa、2.5MPa、4.0MPa
工作溫度：-196℃－450℃
介質：液體、氣體等。
法蘭標準：國標GB、美標ANSI、BS、日標JIS、德標DIN等
三、 結構及材料
1.波紋管：不銹鋼304、316L、321等
2.網套： 不銹201、202、鋼304、321、316L等
3.法蘭：碳鋼、不銹鋼

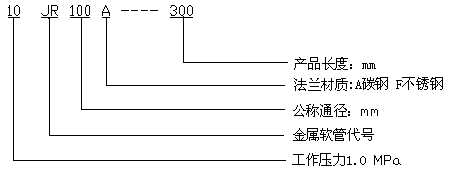

四、 產品代號示例
五、 安裝注意事項
1、 在選用金屬軟管時，為便于安裝請盡可能選用一端為松套法蘭的金屬軟管。
2、 施工現場進行電焊作業時應保護金屬軟管表面，防止焊渣和引弧燒傷金屬軟管。
3、 嚴禁金屬軟管扭曲安裝。
4、 不應沿金屬軟管根部彎曲，不應有死彎。
5、 所通介質不得對波紋管材料具有腐蝕性，介質中氯離子含量應≤２５ＰＰＭ
6、 嚴格安裝圖示正確安裝方式安裝。（見安裝指南）
7、 嚴禁機械損傷法蘭密封面。
8、 不能用含氯的清潔劑活鋼絲刷清除金屬軟管內的污物。
六、產品性能參數表
公稱壓力 | 公稱 | 產品代號 | 尺寸 | 供貨長度 | |||||
D | D1 | n-d | d1 | L1 | L2 | ||||
1.0 | 40 | 10JRL40A-L | 39 | 110 | 4-Φ18 | 85 | 105 | 60 | 300-600 |
50 | 10JRL50A-L | 49 | 125 | 100 | 115 | 70 | 350-600 | ||
65 | 10JRL65A-L | 61 | 145 | 120 | 125 | 75 | 400-6000 | ||
80 | 10JRL80A-L | 75 | 160 | 135 | 130 | 80 | |||
100 | 10JRL100A-L | 99 | 180 | 8-Φ18 | 155 | 145 | 90 | 550-6000 | |
125 | 10JRL125A-L | 123 | 210 | 185 | 155 | 95 | 550-6000 | ||
150 | 10JRL150A-L | 149 | 240 | 8-Φ23 | 210 | ||||
200 | 10JRL200A-L | 198 | 295 | 265 | 170 | 110 | 600-6000 | ||
250 | 10JRL250A-L | 248 | 350 | 12-Φ23 | 320 | 175 | |||
300 | 10JRL300A-L | 298 | 400 | 368 | 200 | 135 | |||
350 | 10JRL350A-L | 348 | 460 | 16-Φ23 | 428 | 215 | 150 | 700-6000 | |
400 | 10JRL400A-L | 398 | 515 | 16-Φ25 | 482 | 235 | 160 | ||
1.6 | 40 | 6JRL40A-L | 39 | 100 | 4-Φ14 | 80 | 105 | 60 | 300-6000 |
50 | 6JRL50A-L | 49 | 110 | 90 | 115 | 70 | 350-6000 | ||
65 | 6JRL65A-L | 61 | 130 | 110 | 125 | 75 | 400-6000 | ||
80 | 6JRL80A-L | 75 | 150 | 4-Φ18 | 125 | 130 | 80 | ||
100 | 6JRL100A-L | 99 | 170 | 145 | 145 | 90 | 500-6000 | ||
125 | 6JRL125A-L | 123 | 200 | 8-Φ18 | 175 | 155 | 95 | 550-6000 | |
150 | 6JRL150A-L | 149 | 225 | 200 | |||||
200 | 6JRL200A-L | 198 | 280 | 255 | 170 | 110 | 600-6000 | ||
250 | 6JRL250A-L | 248 | 335 | 12-Φ18 | 310 | 175 | |||
300 | 6JRL300A-L | 298 | 395 | 12-Φ23 | 362 | 200 | 135 | ||
350 | 6JRL350A-L | 348 | 445 | 412 | 215 | 150 | 700-6000 | ||
400 | 6JRL400A-L | 398 | 495 | 16-Φ23 | 462 | 235 | 160 | ||
產品代號標記示例 | 一端為平焊法蘭，另一端為活套法蘭，法蘭材質為碳鋼，公稱通徑為200mm,公稱壓力為1.0MPa,長度為3000mm。 | ||||||||
注：法蘭執行標準JB81、JB83或其它標準。
