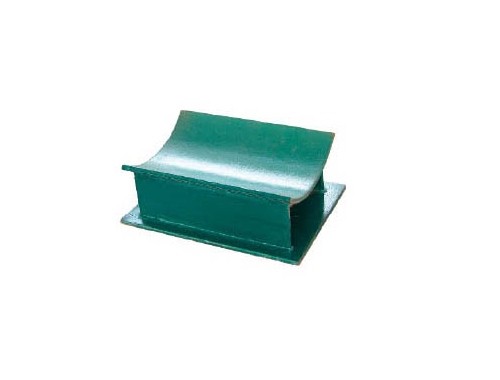

導向滑動支座

導向滑動支座又稱導向支座適用于傳輸各類介質（汽、水、氣、油等）的有熱位移設計的各種管道、容器、設備等支架座。滑動支座產品系列按管道形式分為三個大類：水平型管道滑動支座、彎頭型管道滑動支座、立管型滑動支座。

支座裝置除支撐重量、限制（或引導）位移、控制振（晃）動、減少推力等作用外，并具有結構簡單、承載力大、適應性強、使用壽命長、價格低廉等優點。

水平型管道滑動支座根據管徑和荷載分為丁字型（T型）、方型（F型）、馬鞍型（M型）三個級別，每個級別根據安裝形式分為焊接型（H）和管夾型（G）兩種。

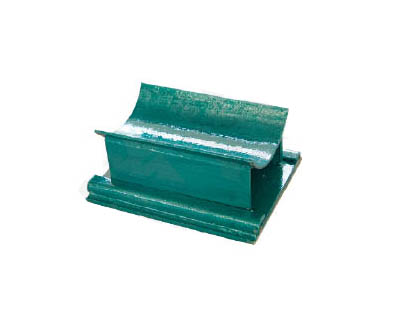

導向滑動支座

彎頭型管道滑動支座根據管徑和荷載分為圓管型（RP型）、彎頭型（RR型）、方管型（RF型）三個級別。立管型滑動支座根據管徑和荷載分為立管丁字型（LT型）、立管方型（LF型）兩個級別。每個類別設置了軸向滑動(Z)、雙向滑動(S)、導向滑動(D)、雙導向滑動(SD)四個品類。

導向滑動支座按介質溫度分為I、Ⅱ、Ⅲ型。 I型適用于t°≤350℃。應選的相應材料為碳素結構鋼。 Ⅱ型適用于350℃＜t℃≤425℃。應選的相應材料為優質碳素鋼和低合金鋼。 Ⅲ型適用于425℃＜t℃≤566℃。應選的相應材料為合金耐熱鋼或不銹鋼?！　?.1.4　本產品系列位移設計都是指偏裝尺寸。設計位移按軸向位移分四檔（50mm、100mm、200mm、　400mm）；按徑向位移設計分兩檔（100mm、200mm）。

導向滑動支座高度：本系列產品按管中心線到支座下基板底面的高度作為設計高度。根據保溫層厚度分為3檔。若管道無保溫，管中心高度可選H1，如果有保溫，溫度在400℃以下，管中心高度可選H2，溫度在400℃--600℃，管中心高度可選H3 。立管型若管道無保溫，兩支座中心距離可選H1，如果有保溫，溫度在400℃以下，兩支座中心距離可選H2，溫度在400℃--600℃，兩支座中心距離可選H3。由于設計需要當設計高度H與產品通用參數表中高度不一致時，請在型號后面加上實際設計高度。

導向滑動支座系列產品廣泛使用于電力、冶金、石油、化工、水利等行業的管道或設備需要位移應力的地方。
