一．產品概述

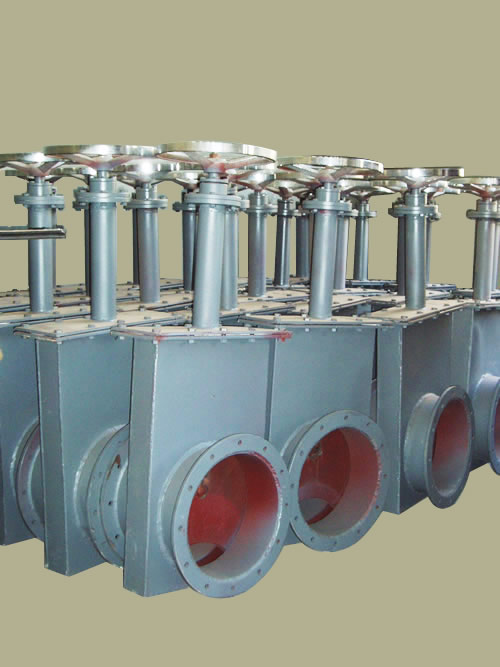

插板式耐磨單芯可調縮孔用于磨煤機出口水平送粉管道，控制磨煤機出粉的煤粉流量。我公司產品采用國外先進技術研制而成，縮孔底部為一完整圓形管道，可避免因縮孔底部聚集煤粉，造成芯板不能調節或引起煤粉爆炸的缺陷。 它通過手輪上的旋轉力矩，經過傳動桿上下傳動帶動閥板做上下運作，以達到調節管道流通截面積的目的
二、單芯可調縮孔結構特點
1. 通過手輪旋轉操作，帶動閘板作上下移動。
2. 調節管道內的風粉混合物，使流體通過管道流動，調節一次風管的阻力，以控制磨煤機的出粉量 。
3. 內置式全封閉螺桿傳動調節閘板，結構緊湊，并設計有標尺，指示閘板的啟閉調節位置。
4. 采用防磨損結構設計，閘板為特殊耐磨材料制作，使用壽命長。
5. 結構緊湊，安裝空間小。
6. 操作力矩小，轉動靈活可＊。
7. 閘板啟閉通過標尺指示，方便定期進行記錄調整。
三、單芯可調縮孔技術參數
1．產品型號：SK-φ（通徑）mm
2. 公稱通徑:DN200-DN600
3．最小流通面積:截面積25%（或按客戶要求確定）
4．最大流通面積:截面積100%
5．設計承壓能力：0.35MPa
6. 連接方式：法蘭螺栓連接或直對對焊連接
四.單芯可調縮孔 訂貨須知
1. 用戶提供送粉管道外徑尺寸。
2. 連接方式。
3. 訂貨前供方提供安裝總圖給需方確認。
單芯可調縮孔用于磨煤機出口送粉管道上，控制磨煤機出粉的煤粉流量?？烧{(diào)縮孔分為普通型和耐磨型二種，用戶可根據使用要求選擇。特殊規格可根據用戶要求制造。
